Wybierz "Zapisz jako..", a następnie wybierz format i wersję pliku DWG lub "DXF czy DWT. Możesz również wybrać również "Eksportuj jako.." by zapisać w innych formatach CAD np DGN, STEP IGE itp.
Program ActCAD PDF2DXF Konwerter to doskonałe narzędzie pracy inżynierskiej będące na standardowym wyposażeniu programów z rodziny ActCAD: Prime, BIM, Professional i Standard.

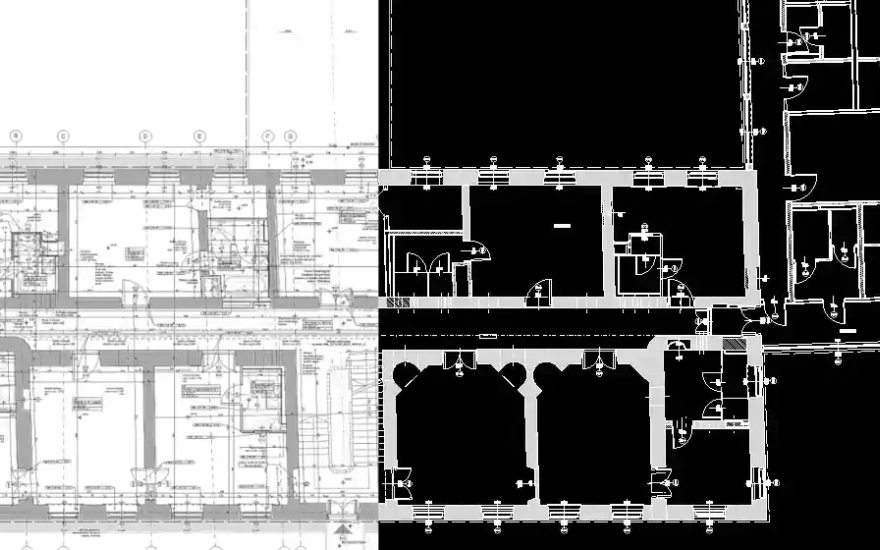

ActCAD PDF2CAD Konwerter przetwarza dane z wektorowych plików PDF
na edytowalne obiekty CAD zgodne z formatami plików DXF/DWG, które następnie są dostępne do edycji w dowolnym oprogramowaniu służącym projektowaniu takim jak ActCAD, Ares, AutoCAD, BricsCAD, CorelCAD, Draftsight, Intersoft, ProgeCAD, czy ZwCAD. Mogą być również wykorzystane w programach geodezyjnych oraz w programach graficznych jak Corel czy edytorach tekstu obsługujących import z plików dxf.
Aplikacja rozpoznaje między innymi elementy takie jak: linie, polilinie, odcinki, łuki, okręgi, elipsy, opisy tekstowe, kolory elementów i obrazy.
-
W powyższym filmie konwersji z PDF do DXF podlegał plik geodezyjnej mapy numerycznej zapisanej
za pomocą innego oprogramowania CAD
w postaci wektorowego pliku PDF.
- Jak widzimy cały proces otwierania PDF w oprogramowaniu ActCAD, konwersji PDF-a i zapisu otrzymanych danych w postać edytowalną pliku DXF, a następnie otwarcia już przekonwertowanego pliku dxf zajął tylko 18 sekund!!
- Zaletą szybkiej konwersji pliku pdf do postaci wektorowego pliku CAD w oprogramowaniu CAD, jest fakt eliminacji konieczności przesyłania pliku PDF jako podkładu rastrowego wraz z plikiem projektu w utworzonym formacie CAD. Nie trzeba martwić się o prawidłowe linkowanie podkładu pdf co sprawia niektórym użytkownikom oprogramowania CAD wiele kłopotów.
- Przetworzony plik pdf do postaci dxf, a następnie zapisany jako plik dwg ma znacznie mniejszy rozmiar niż wektorowy plik pdf.
- Proces konwersji pliku PDF eliminuje także uciążliwość kalibracji podkładu z pliku PDF, gdyż rysunek otrzymany w wyniku konwersji jest już skalibrowany do skali wydruku. Na filmie widzimy rysunek mapy geodezyjnej, który został wygenerowany do rozmiaru wydruku kartki A3 w skali 1:500. Po konwersji otrzymaliśmy obraz wektorowy mapy zasadniczej odpowiadający temu jaki byłby wydrukowany na arkuszu papieru A3 w skali 1:500. Wystarczy przeskalować go, aby otrzymać rysunek dxf w rzeczywistych jednostkach miar używanych w geodezji.
- Skonwertowaną treść wektorową możemy również zapisać jako blok, co w niektórych zastosowaniach jest wygodniejsze przy korzystaniu.
- W porównaniu z wyżej wspomnianymi programami konwerter PDF do DXF udostępniany jest użytkownikom oprogramowania ActCAD za darmo!!!
Przetestuj konwersję PDF
Zapraszamy wszystkich - testujcie rozwiązania ActCAD, które w stosunku do konkurencyjnych produktów odznaczają się zwiększoną interoperacyjnością. Dzięki wielu wbudowanym narzędziom takim jak Konwerter plików PDF na DXF możemy powiedzieć że nasze programy są narzędziami interoperacyjnymi.
ActCAD umożliwia to jest bez dodatkowych kosztów.
